מפסק פחת וממסר פחת – מה כדאי לדעת?

מערכת חשמל בטוחה אינה מובנת מאליה. מאחורי כל שקע ומפסק בבית, במשרד או במפעל עומדים רכיבי הגנה שתפקידם למנוע אסון לפני שהוא קורה. מפסק הפחת הוא ככל הנראה הרכיב החשוב מביניהם — ההתקן היחיד במערכת שתוכנן במיוחד כדי להגן על חיי אדם, ולא רק על הציוד. במדריך זה נסביר כיצד פועל מפסק פחת, מהם סוגיו השונים, מה דורש החוק בישראל, כיצד בודקים אותו נכון וכיצד בוחרים את הדגם המתאים.

מהו מפסק פחת וכיצד הוא פועל?

מפסק פחת — המוכר גם בשמות ממסר פחת, מפסק מגן או באנגלית RCD (ראשי תיבות של Residual Current Device) — הוא רכיב בטיחות במערכת החשמל שתפקידו לנתק את אספקת החשמל במקרה של דליפת זרם מסוכנת.

עקרון הפעולה פשוט ואלגנטי: במערכת חשמל תקינה, כמות הזרם הזורמת אל הצרכן דרך מוליך הפאזה שווה בדיוק לכמות הזרם החוזרת דרך מוליך האפס. מפסק הפחת משווה ברציפות בין שני הזרמים הללו. כל עוד הם שווים — המערכת תקינה. כאשר חלק מהזרם “בורח” החוצה — למשל דרך גוף אדם שנגע ברכיב חשמלי תקול, או דרך בידוד פגום אל האדמה — נוצר הפרש בין הזרמים. ברגע שההפרש הזה חוצה סף מוגדר מראש, מפסק הפחת מנתק את המעגל באופן מיידי, בתוך שברירי שנייה.

ברוב מפסקי הפחת המיועדים להגנה על אדם, סף הניתוק הוא 30 מיליאמפר (0.03 אמפר). ערך זה אינו שרירותי: הוא נמוך דיו כדי לנתק את הזרם לפני שדליפה דרך גוף האדם הופכת למסכנת חיים. כך מספק מפסק הפחת שכבת הגנה כפולה — הוא מצמצם את הסכנה להתחשמלות, וגם מפחית את הסיכון לשריפה הנגרמת מזרם דליפה ממושך.

חשוב לדעת: מפסק פחת מגן מפני דליפת זרם — אך הוא אינו מחליף מאמ"ת (מפסק אוטומטי זעיר). המאמ"ת מגן מפני עומס יתר וקצר חשמלי, ואילו מפסק הפחת מגן מפני דליפה. מערכת חשמל בטוחה כוללת את שני הרכיבים, ולעיתים אף מפסק משולב המאגד את שתי ההגנות.

ממסר פחת, מפסק מגן, מפסק דלף — האם מדובר באותו דבר?

בשטח רווחת בלבול מסוים בין המונחים, ולכן כדאי להבהיר: המונחים מפסק פחת, ממסר פחת, מפסק מגן ומפסק דלף מתייחסים כולם, בשפת היומיום, לאותו רכיב — ההתקן המנתק את המתקן ממקור הזינה באופן אוטומטי כאשר מזוהה זרם דלף לאדמה.

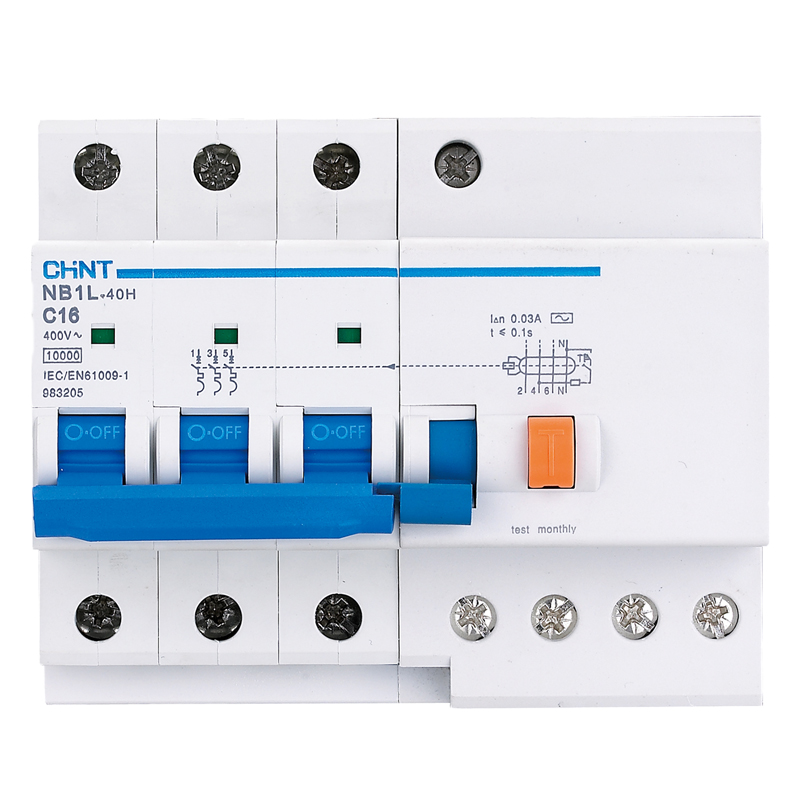

בשפה המקצועית והתקנית, המונח המדויק הוא “מפסק מגן הפועל בזרם דלף”. ההבחנה המהותית שכדאי להכיר היא לא בין השמות, אלא בין שני סוגי התקנים: התקן הכולל הגנת פחת בלבד, לעומת מפסק משולב הכולל גם הגנת פחת וגם הגנה מפני זרם יתר באותו רכיב. בעת תכנון לוח חשמל, חשמלאי מוסמך יבחר את הצירוף המתאים לפי מבנה המעגלים והעומסים.

סוגי מפסקי פחת: דגם AC, דגם A, דגם F ודגם B

לא כל מפסקי הפחת זהים. עם השנים, ובעקבות ריבוי המכשירים האלקטרוניים בבית ובעסק, פותחו דגמים שונים, שכל אחד מהם רגיש לסוגי זרם דליפה אחרים. בחירת הדגם הנכון היא קריטית — דגם שאינו מתאים עלול לא לזהות תקלה אמיתית.

המלצה מעשית: במתקן ביתי או מסחרי מודרני אין להסתפק בדגם AC. מכשירים נפוצים כמו מכונת כביסה, מדיח כלים, מזגן, מקרר ומטענים שונים יכולים לייצר זרמי דליפה שדגם AC אינו מזהה כלל. דגם A נחשב לסטנדרט המינימלי הראוי. עמדת טעינה לרכב חשמלי מחייבת התייחסות נפרדת ולרוב דגם B.

בנוסף, כל הדגמים זמינים גם בגרסה מושהית (סלקטיבית), המסומנת באות S. גרסה זו מיועדת ללוחות שבהם מותקנים כמה מפסקי פחת בטור — היא משהה במעט את זמן הניתוק, כך שתקלה במעגל מסוים תנותק על ידי המפסק הקרוב אליה ולא תפיל את כל הלוח.

מפסק פחת תלת-פאזי

• מפסק פחת תלת-פאזי הוא הגרסה המתקדמת של מפסק הפחת, המיועדת למערכות חשמל תלת-פאזיות. מערכות אלה נפוצות בעיקר במבנים תעשייתיים ומסחריים — מפעלים, מטבחים מוסדיים, חנויות גדולות ומשרדים — אך הן קיימות גם בבתים פרטיים בעלי צריכת חשמל גבוהה במיוחד.
• מפסק פחת תלת-פאזי מנטר את כל הפאזות בו-זמנית ומספק להן הגנה משולבת. יתרונותיו העיקריים:
• הגנה מקיפה — הגנה על כל שלושת מוליכי הפאזה במערכת באמצעות התקן יחיד.
• יכולת לעומסים גבוהים — התאמה למערכות תעשייתיות ומסחריות בעלות צריכת חשמל גבוהה.
• רגישות מותאמת — אפשרות לבחור רגישות ודגם המתאימים בדיוק לצורכי המתקן.

חשוב לציין שבחירה והתקנה של מפסק תלת-פאזי הן עבודה מקצועית מובהקת. גודל המפסק, רגישותו וסוג הדגם צריכים להיקבע על ידי חשמלאי מוסמך בהתאם לאופי המתקן.

מה דורש החוק בישראל?

בישראל, התקנת מפסק פחת אינה המלצה בלבד — היא דרישה מעוגנת בתקנות החשמל. למפסק המגן הביתי קיים תקן ישראלי ייעודי (ת"י 832), המבוסס על תקן בינלאומי של נציבות IEC, ומפסק תקין נדרש לעמוד בו.

הכלל המנחה הוא שכל בית תקע (שקע) במתקן צריך להיות מוגן באמצעות מפסק מגן הפועל בזרם דלף ברגישות שאינה עולה על 30 מיליאמפר — ללא תלות בייעוד השקע. בנוסף קיימות דרישות מחמירות במיוחד במקומות שבהם קיים סיכון מוגבר, כגון אזורים רטובים, חצרים חקלאיים ואתרי בנייה. חשוב להדגיש שמפסק פחת תקין הוא גם תנאי לקבלת אישורים סטטוטוריים — ליקוי בנושא עלול לעכב קבלת טופס 4 או לפסול בדיקת חשמל.

הבהרה: האמור לעיל הוא תיאור כללי לצורכי הסבר בלבד ואינו מהווה ייעוץ הנדסי או משפטי. הדרישות המדויקות החלות על מתקן ספציפי תלויות בסוג המבנה, בשיטת ההארקה ובנסיבות נוספות, ויש לבררן מול חשמלאי מוסמך.

איך בודקים מפסק פחת?

בדיקה תקופתית של מפסק הפחת היא הרגל בטיחות פשוט וחשוב. רכיב מכני שאינו נבדק עלול “להתקבע” עם השנים ולא לנתק את הזרם בעת הצורך — בדיוק ברגע שבו ההגנה דרושה ביותר. רוב היצרנים ממליצים ללחוץ על לחיץ הבדיקה אחת לחודש. הנה השלבים לביצוע בדיקה עצמית:

1. הכנה — כבו או נתקו ככל האפשר מכשירים חשמליים רגישים (מחשבים, ציוד אלקטרוני). פעולה זו מונעת נזק אפשרי כתוצאה מהפסקת חשמל פתאומית.
2. לחיצה על לחיץ הבדיקה — מרבית מפסקי הפחת כוללים לחיץ בדיקה המסומן באות T. לחצו עליו בלחיצה ברורה.
3. ודאו ניתוק — מפסק תקין ינתק מיד את הזרם, וידיתו תרד למצב מנותק. כך תוודאו שכל המכשירים המחוברים אליו כבו.
4. החזרה לפעולה — העלו את ידית המפסק בחזרה למצב פעיל וודאו שהמערכת חוזרת לפעולה תקינה.

שימו לב — מגבלה חשובה: אם לחצתם על לחיץ הבדיקה והמפסק לא ניתק את הזרם — אל תתעלמו מכך. זהו סימן לתקלה אפשרית, ויש לפנות מיד לחשמלאי מוסמך. כמו כן, חשוב להבין שלחיצה על לחיץ הבדיקה מוודאת רק שהמנגנון המכני פועל ושההתקן מגיב לזרם דלף — היא אינה מודדת את זמן התגובה בפועל ואינה תחליף לבדיקה מקצועית מקיפה.

בדיקת מפסק פחת מקצועית

מעבר לבדיקה העצמית, מומלץ לבצע אחת לתקופה בדיקה מקצועית בידי חשמלאי מוסמך. הבדיקה המקצועית מבוצעת באמצעות מכשירי מדידה ייעודיים, ובוחנת בין היתר את זמן התגובה המדויק של המפסק, את זרם הניתוק בפועל ואת תקינות מערכת ההארקה כולה. בדיקה כזו מספקת תמונה אמינה הרבה יותר ממצב המערכת מאשר לחיצה על לחיץ הבדיקה.

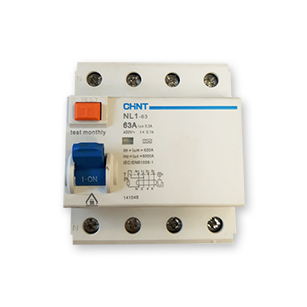

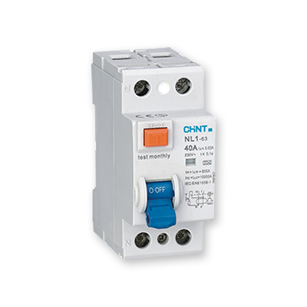

מפסק פחת מבית Chint — איכות בתקן

Chint היא אחת מיצרניות ציוד החשמל הגדולות בעולם, ומפסקי הפחת שלה ידועים באמינותם וביחס האיכות–מחיר שלהם. מפסקי הפחת של Chint עומדים בתקנים הישראליים והבינלאומיים ומציעים הגנה מלאה מפני התחשמלות.

באלפאטק טכנולוגיות אנו מציעים מגוון רחב של דגמי מפסקי פחת מבית Chint — חד-פאזיים ותלת-פאזיים, בדגמים ובערכי רגישות שונים — כך שניתן להתאים פתרון מדויק לכל מתקן, ביתי, מסחרי או תעשייתי.

לסיכום — בטיחות חשמלית מתחילה בבחירה נכונה

מפסק פחת הוא רכיב ההגנה החשוב ביותר במערכת החשמל — היחיד שתוכנן במפורש כדי להגן על חיי אדם. בחירת הדגם הנכון, התקנה מקצועית ובדיקה תקופתית הם שלושה תנאים שאינם ניתנים לוויתור.

באלפאטק טכנולוגיות אנו מחויבים לספק את הפתרונות המתקדמים והבטוחים ביותר בתחום מפסקי הפחת. צוות המומחים שלנו ישמח לייעץ לכם ולהתאים את הפתרון המדויק לצורכי המתקן שלכם. זכרו — בטיחות חשמלית אינה רק חובה שבחוק, היא הכרחית להגנה על חייכם ועל רכושכם.

לפרטים נוספים, ייעוץ מקצועי ורכישה — צוות אלפאטק טכנולוגיות לשירותכם, טלפונית או בדואר אלקטרוני.

שאלות ותשובות נפוצות (FAQ)

שאלה: מה ההבדל בין מפסק פחת למאמ"ת?

תשובה: מפסק פחת מגן מפני דליפת זרם לאדמה — תקלה שעלולה לגרום להתחשמלות. מאמ"ת (מפסק אוטומטי זעיר) מגן מפני עומס יתר וקצר חשמלי, כלומר מפני זרם גבוה מדי. שני הרכיבים ממלאים תפקידים שונים ומשלימים, ומערכת חשמל בטוחה כוללת את שניהם — לעיתים כמפסק משולב יחיד.

שאלה: כל כמה זמן צריך לבדוק מפסק פחת?

מרבית היצרנים ממליצים ללחוץ על לחיץ הבדיקה (T) אחת לחודש כדי לוודא שהמנגנון המכני מגיב. בנוסף, מומלץ לבצע בדיקה מקצועית תקופתית בידי חשמלאי מוסמך, הכוללת מדידת זמן תגובה ובחינה מקיפה של המערכת.

שאלה: לחצתי על לחיץ הבדיקה והמפסק לא ניתק את החשמל — מה לעשות?

תשובה: מצב כזה מעיד על תקלה אפשרית במפסק. אסור להתעלם ממנו, מכיוון שהמשמעות היא שייתכן שהמפסק לא יגן עליכם בעת תקלה אמיתית. יש לפנות בהקדם לחשמלאי מוסמך לבדיקה ולהחלפה במידת הצורך.

שאלה: איזה דגם מפסק פחת מתאים לבית מודרני?

תשובה: במתקן ביתי מודרני מומלץ לכל הפחות דגם A, שמזהה גם זרמי דליפה הנפוצים במכשירים אלקטרוניים כמו מכונת כביסה, מדיח, מזגן ומטענים. דגם AC הישן אינו מספק הגנה מספקת. עמדת טעינה לרכב חשמלי מצריכה לרוב דגם B. את הבחירה הסופית יש לבצע מול חשמלאי מוסמך.

שאלה: מהי המשמעות של 30 מיליאמפר?

תשובה: 30 מיליאמפר (0.03 אמפר) הוא סף הניתוק של מפסק פחת המיועד להגנה על אדם. כאשר הפרש הזרם בין הפאזה לאפס חוצה ערך זה, המפסק מנתק את החשמל. הסף נקבע ברמה נמוכה דיה כדי לנתק את הזרם לפני שדליפה דרך גוף האדם הופכת למסכנת חיים.

שאלה: מדוע מפסק הפחת “קופץ” שוב ושוב?

תשובה: ניתוקים חוזרים מצביעים בדרך כלל על דליפת זרם אמיתית באחד המכשירים או המעגלים, על רטיבות שחדרה למערכת, או על תקלה במפסק עצמו. אין לעקוף את המפסק או לקבע את ידיתו — זוהי פעולה מסוכנת. יש לאתר את מקור התקלה בעזרת חשמלאי מוסמך.

שאלה: האם חובה על פי חוק להתקין מפסק פחת?

תשובה: כן. תקנות החשמל בישראל מחייבות הגנת בית תקע באמצעות מפסק מגן ברגישות שאינה עולה על 30 מיליאמפר, וקיימות דרישות מחמירות במקומות בעלי סיכון מוגבר. מפסק פחת תקין הוא גם תנאי לבדיקות חשמל ולאישורים סטטוטוריים. את הדרישות המדויקות למתקן מסוים יש לברר מול חשמלאי מוסמך.
